蓄电池扩网极板生产线

一、设备用途

该生产线用于蓄电池极板的自动连续化生产。

二、设备特点

1.该生产线可完成从铅带开卷、扩网、涂膏到分切、快速烘干、

堆垛等全部工艺过程；

2.扩网机采用往复式双模双片宽设计，速度可达36m/min，每分

钟可生产约500片板栅，生产效率很高；

3.同一生产线可生产正极板和负极板；

4.采用连续板栅生产工艺大大提高了生产自动化水平，整条生

产线仅需3～4人，降低了电池的生产成本，同时改善了板栅的均匀

性；

5.全过程为冷加工、无污染、无铅料损耗。仅极耳冲缺有落料，

减少了落料的回收成本及材料消耗；

6.整线采用PLC控制，先进可靠。

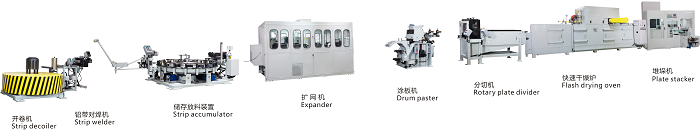

三、生产线组成

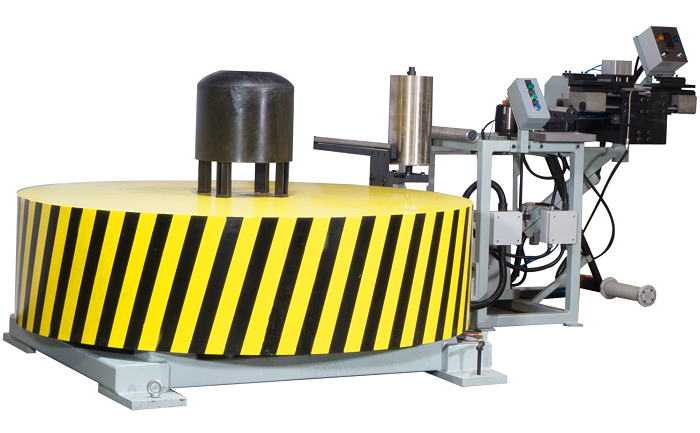

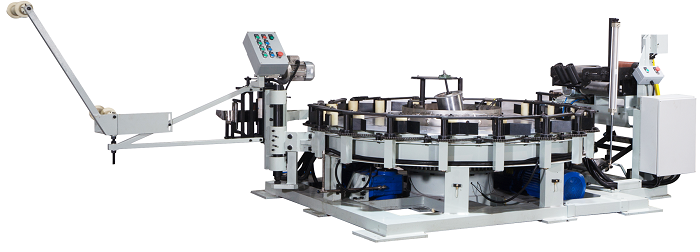

　　　　　　　　　　　　　　　　1开卷机+铅带对接机　　　　　　　　　　　　　　　　　　　2储存放料装置

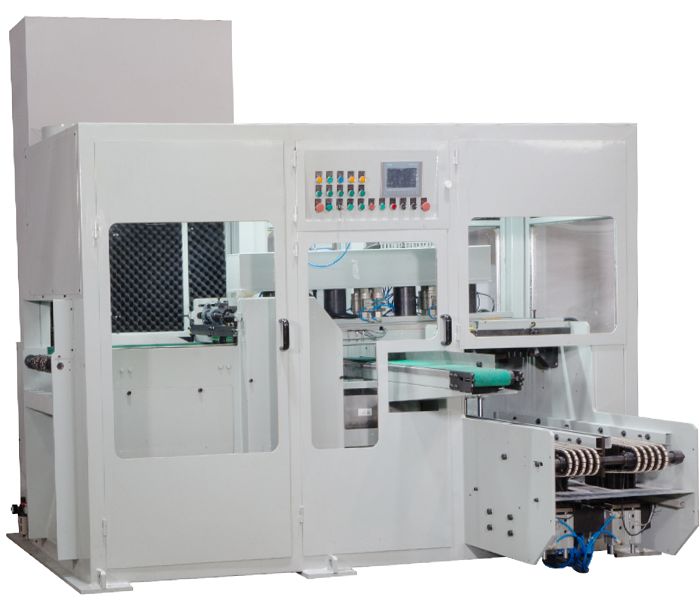

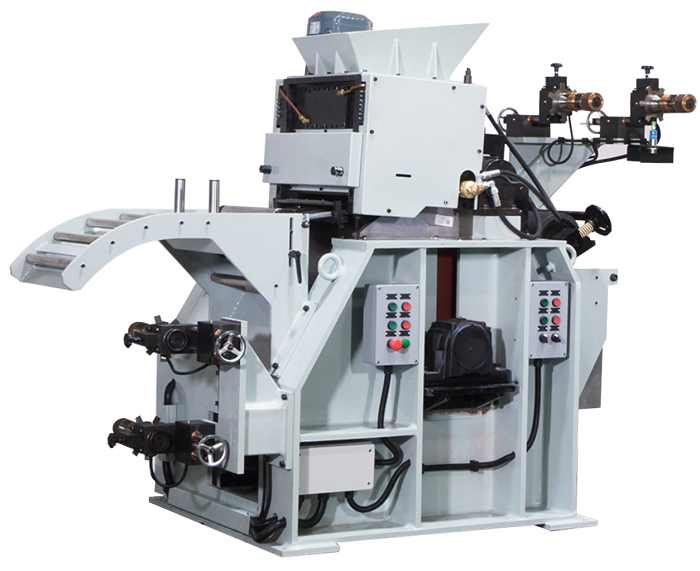

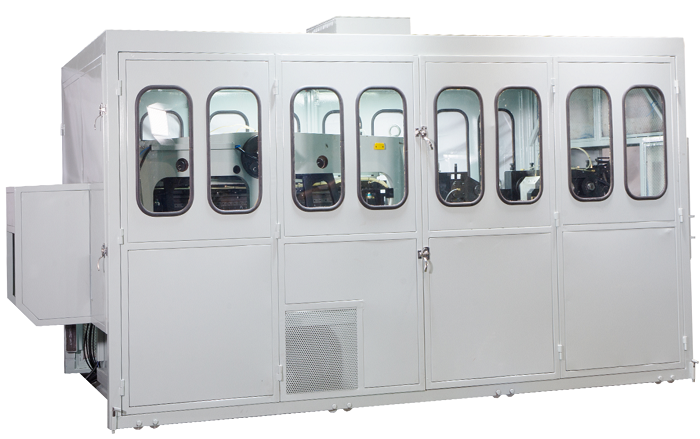

　　　　　　　　　　　　　　　　3扩网机　　　　　　　　　　　　　　　　　　　　　　　　4涂板机

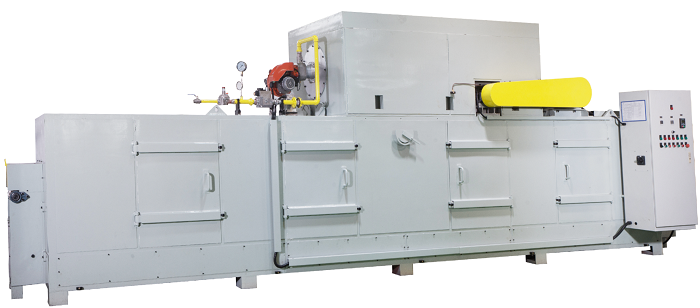

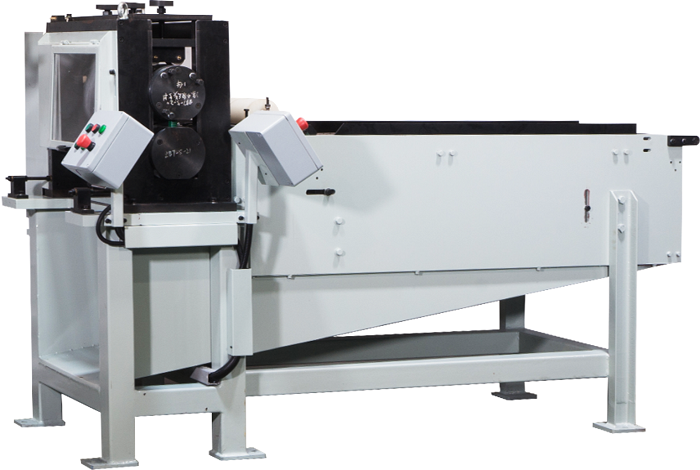

　　　　　　　　　　5分切机　　　　　　　　　　　　　6快速干燥炉　　　　　　　　　　　　　　　7堆垛机

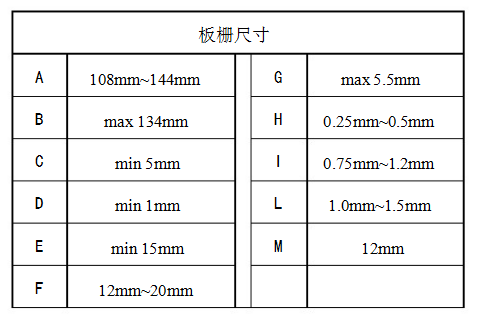

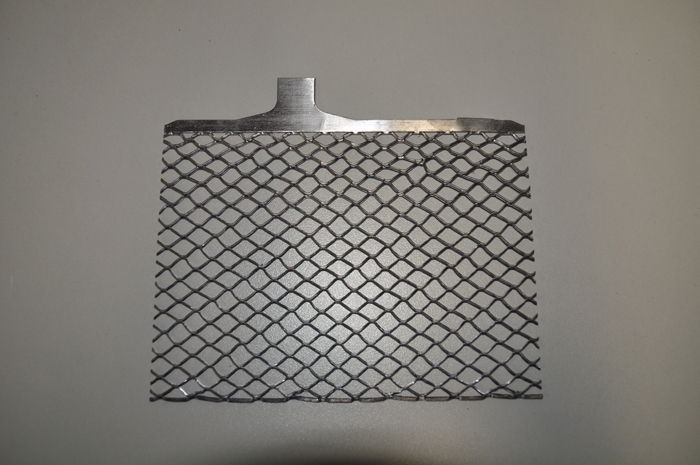

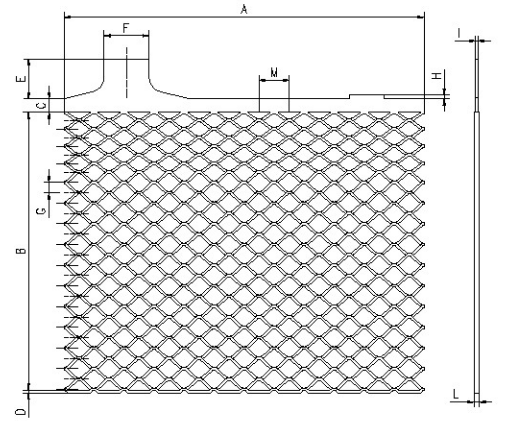

四、可生产的板栅尺寸

五、技术参数

（1）最大速度         36m/min

（2）用电功率         120Kw

（3）压缩空气用量       2m3/min(6bar)

（4）天然气用量        15L～35L/min

（5）生产线占地面积      28m×6.5m
