铅带纵剪线

1.生产线概述

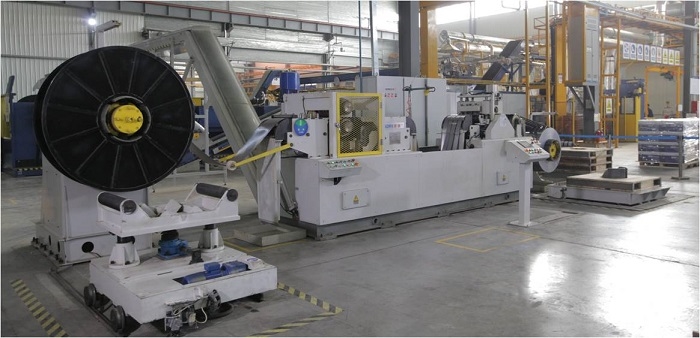

QDJX-300/60型铅带纵剪生产线，是将成卷的铅带分切成一定宽度的铅带，然后按一定的卷取张力卷绕成卷材的生产加工设备。

我公司设计的QDJX-300/60型铅带纵剪生产线，主要有以下特点：

1）采用高精度的隔套刀实现无张力纵剪，有效的保证了带料的剪切精度。

2）采用多组高精度辊式张力机对各条带料分别产生张力，避免了对带材表面的损伤，又保证了各条带料收卷松紧一致。

3）采用了高刚性、高精度结构的收卷机，确保带材收卷质量。

4）全线布局合理、操作方便、生产可靠性高。

5）选用进口控制器实现全线的逻辑控制，增加了系统的稳定性和可靠性，并可通过触摸屏进行人机对话。

6）采用进口调试器控制各主要单机的速度。一方面可实现在手动状态下开卷机、纵剪机、收卷机单动操作；开卷机、纵剪机、收卷机三机联动，剪切速度自动匹配；另一方面在自动剪切时，能实现全线速度匹配，剪切速度可调。

2．主要技术参数

2.1生产线使用的卷料要求（注：以下参数依据对方要求，需提出）

1）材质：            铅酸蓄电池铅带

2）带料厚度：        0.7～0.9mm

3）带料宽度：        320mm

4）卷料外径：        ≤￠1200mm

5）卷料卷筒内径：    ￠450mm

6）卷料卷筒外径：    ￠1300mm

7）卷料及卷筒重量：  约3.5t

2.2生产线主要技术参数：

1）剪切条数：4条（各条宽度为一致，宽度尺寸依据用户要求）

2）收卷成品内径：￠450mm

3）收卷成品外径：≤1200mm

4）剪切宽度误差：±0.1mm

5）剪切速度：0～60m/min（可调）；
